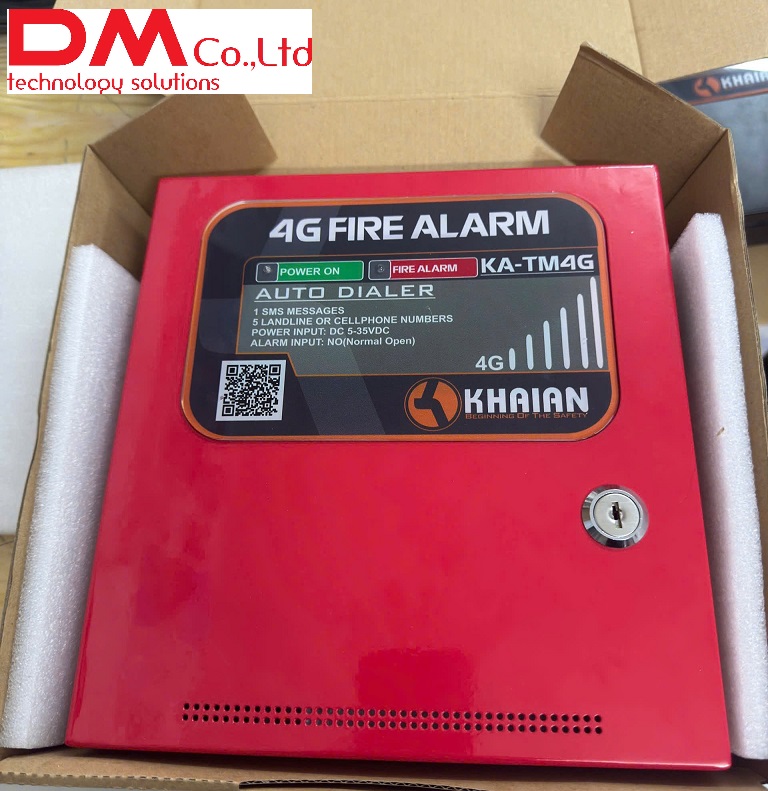

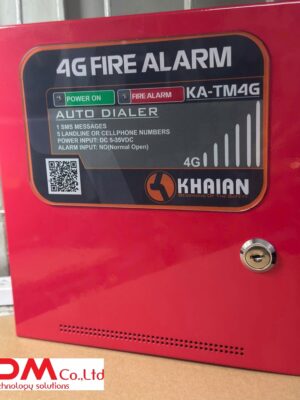

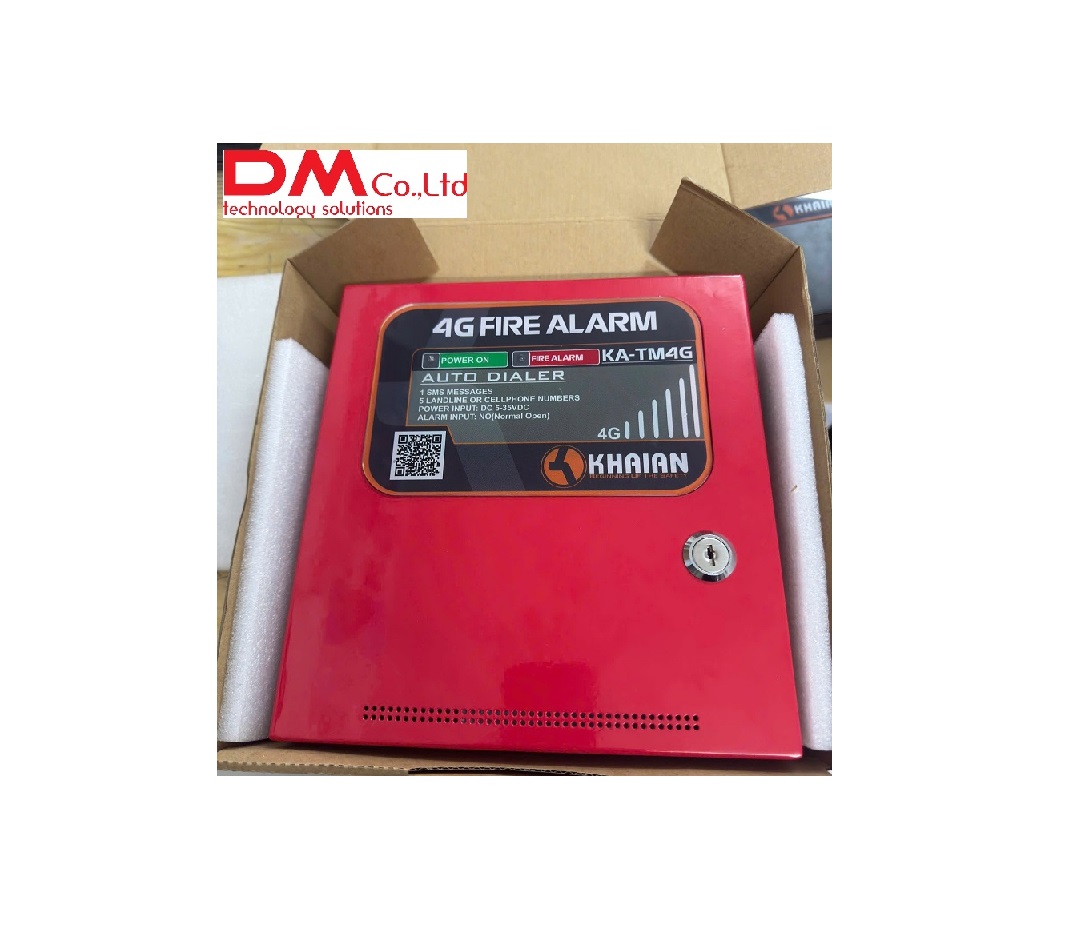

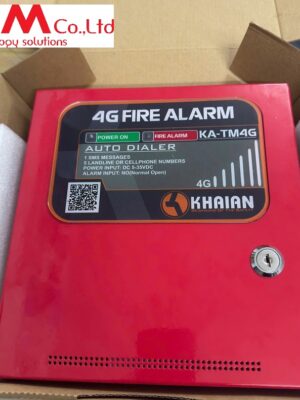

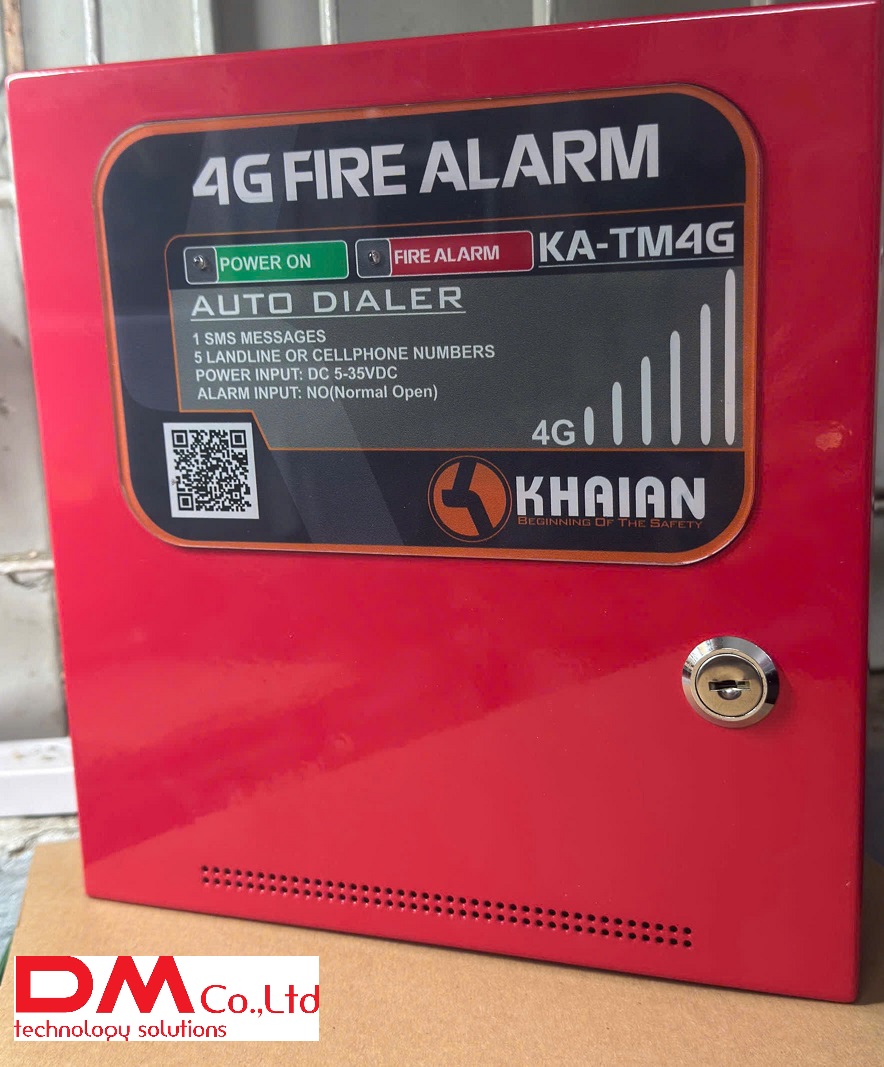

🔥 Giới thiệu tổng quan bộ truyền tin KA-TM4G
KA-TM4G là thiết bị truyền tin báo cháy tự động sử dụng mạng 4G, đóng vai trò trung gian giữa tủ trung tâm báo cháy tại công trình và Trung tâm chỉ huy PCCC (114).

Thiết bị này thuộc nhóm thiết bị truyền tin báo cháy bắt buộc lắp đặt theo quy định mới của Nhà nước từ năm 2025 đối với các cơ sở thuộc diện quản lý PCCC.
👉 Nhiệm vụ chính:
- Nhận tín hiệu cháy từ tủ báo cháy
- Xử lý – xác thực tín hiệu
- Truyền dữ liệu tức thời về trung tâm giám sát
- Gửi cảnh báo đến người quản lý (điện thoại, app, cuộc gọi)
⚙️ Nguyên lý hoạt động
Quy trình vận hành của KA-TM4G tuân theo mô hình chuẩn của hệ thống truyền tin báo cháy hiện đại:
- Phát hiện cháy
- Tín hiệu từ đầu báo khói, nhiệt → tủ trung tâm báo cháy
- Kích hoạt truyền tin
- Tủ báo cháy xuất tín hiệu relay / contact → KA-TM4G nhận
- Xử lý & truyền dữ liệu
- Thiết bị mã hóa thông tin
- Truyền qua mạng 4G LTE về server / trung tâm chỉ huy
- Cảnh báo đa kênh
- Trung tâm 114 nhận tín hiệu
- Đồng thời gửi:
- Cuộc gọi tự động (autocall)
- SMS / App (Gsafe, nền tảng tương tự)
📌 Điểm quan trọng:
Hệ thống hoạt động hoàn toàn tự động, không phụ thuộc con người, giúp rút ngắn thời gian phản ứng cháy.
🧩 Cấu tạo & thành phần chính
Một bộ KA-TM4G tiêu chuẩn gồm:
1. Module truyền thông 4G
- Hỗ trợ SIM 4G đa nhà mạng
- Truyền dữ liệu ổn định, độ trễ thấp
2. Bo mạch xử lý trung tâm (MCU)
- Nhận tín hiệu input từ tủ báo cháy
- Phân tích trạng thái: cháy / lỗi / test
3. Cổng kết nối tín hiệu
- Input:
- NO/NC (dry contact)
- RS485 (tùy phiên bản)
- Output:
- Relay cảnh báo ngoài
4. Anten 4G
- Tăng cường tín hiệu trong nhà xưởng, tầng hầm
5. Nguồn cấp
- 12–24VDC (lấy từ tủ báo cháy hoặc nguồn riêng)
- Có thể tích hợp pin dự phòng
🚀 Tính năng nổi bật của KA-TM4G
1. Truyền tin thời gian thực (Real-time)
- Gửi tín hiệu ngay khi có cháy (≤ vài giây)
- Không cần thao tác thủ công
2. Kết nối trực tiếp hệ thống 114
- Đồng bộ dữ liệu với trung tâm chỉ huy PCCC
- Giúp lực lượng chữa cháy tiếp nhận thông tin sớm hơn
3. Cảnh báo đa kênh
- Gọi điện tự động
- SMS
- Ứng dụng điện thoại
4. Giám sát trạng thái hệ thống
- Mất nguồn
- Mất kết nối
- Lỗi đường truyền
5. Lưu log sự kiện
- Ghi lại lịch sử:
- Cháy
- Lỗi
- Reset
6. Tương thích đa hệ tủ báo cháy
- Horing
- Hochiki
- Yunyang
- Chungmei
- Tanda…
📡 Ưu điểm kỹ thuật
✔ Độ ổn định cao
- Sử dụng mạng 4G → ít bị nhiễu hơn GSM cũ
✔ Không phụ thuộc internet nội bộ
- Không cần WiFi / LAN
✔ Phù hợp công trình lớn
- Nhà xưởng
- Chung cư
- Kho hàng
✔ Dễ triển khai
- Chỉ cần đấu tiếp điểm từ tủ báo cháy
🏭 Ứng dụng thực tế
KA-TM4G được lắp đặt trong:
- Nhà xưởng sản xuất
- Kho logistics
- Chung cư – tòa nhà cao tầng
- Khách sạn – trung tâm thương mại
- Trường học – bệnh viện
📌 Đặc biệt quan trọng với:
- Công trình hoạt động ban đêm
- Khu vực ít người trực PCCC
(Thực tế cho thấy phần lớn cháy xảy ra ban đêm và phát hiện chậm gây thiệt hại lớn)
⚖️ So sánh KA-TM4G với thiết bị truyền tin đời cũ
| Tiêu chí | KA-TM4G | GSM cũ |
|---|---|---|
| Công nghệ | 4G LTE | 2G/3G |
| Tốc độ truyền | Nhanh | Trung bình |
| Độ ổn định | Cao | Dễ mất sóng |
| Kết nối trung tâm 114 | Có | Hạn chế |
| Cảnh báo đa kênh | Có | Ít |
📋 Yêu cầu lắp đặt chuẩn PCCC
Để KA-TM4G hoạt động đúng quy chuẩn:
- Kết nối trực tiếp với tủ báo cháy trung tâm
- Cấu hình đúng ID công trình
- Đăng ký hệ thống với đơn vị quản lý (GTEL / 114)
- Kiểm tra định kỳ:
- SIM 4G
- Tín hiệu mạng
- Nguồn cấp
💡 Kết luận
KA-TM4G là thiết bị then chốt trong hệ sinh thái PCCC hiện đại, giúp:
- Tự động hóa hoàn toàn quá trình báo cháy
- Kết nối trực tiếp với lực lượng chức năng
- Giảm thiểu thời gian phản ứng → giảm thiệt hại
Trong bối cảnh quy định bắt buộc truyền tin báo cháy đã có hiệu lực, việc triển khai KA-TM4G không chỉ là giải pháp kỹ thuật mà còn là yêu cầu pháp lý bắt buộc đối với nhiều công trình.
